Правильный расчет и подбор канального вентилятора является критически важным этапом проектирования системы вентиляции. Ошибки в расчетах приводят к неэффективной работе системы, повышенному энергопотреблению и несоответствию нормативным требованиям СП 60.13330.2020 и СНиП 41-01-2003. Современные калькуляторы канальных вентиляторов позволяют инженерам-проектировщикам точно определить необходимые параметры оборудования с учетом всех технических факторов.
Основные параметры для расчета канального вентилятора
Производительность по воздуху (L)
Производительность вентилятора измеряется в м³/ч и определяется по формуле:
L = n × V × k
где:
- n — кратность воздухообмена (1/ч)
- V — объем помещения (м³)
- k — коэффициент запаса (1,1-1,2)
Для производственных помещений кратность воздухообмена может достигать 10-15 раз в час, для офисных — 2-4 раза.
Полное давление вентилятора (ΔP)
Полное давление складывается из потерь давления во всех элементах системы:
ΔP = ΔP₁ + ΔP₂ + ΔP₃ + … + ΔPₙ
где:
- ΔP₁ — потери в воздуховодах
- ΔP₂ — потери в фильтрах
- ΔP₃ — потери в клапанах и заслонках
- ΔPₙ — потери в других элементах
Методика расчета сопротивления системы
Расчет потерь давления в воздуховодах
Потери давления в прямых участках воздуховодов рассчитываются по формуле Дарси-Вейсбаха:
ΔP = λ × (L/D) × (ρ × v²)/2
где:
- λ — коэффициент трения
- L — длина участка воздуховода (м)
- D — эквивалентный диаметр (м)
- ρ — плотность воздуха (кг/м³)
- v — скорость воздуха (м/с)
Местные сопротивления
Потери давления в местных сопротивлениях определяются по формуле:
ΔPм = ζ × (ρ × v²)/2
где ζ — коэффициент местного сопротивления для конкретного элемента.
Алгоритм работы с калькулятором канального вентилятора
Шаг 1: Определение исходных данных
- Тип помещения — определяет требования к воздухообмену
- Габариты помещения — для расчета объема
- Количество людей — влияет на требуемый приток свежего воздуха
- Схема воздуховодов — определяет гидравлическое сопротивление
- Высота установки — влияет на плотность воздуха
Шаг 2: Расчет воздухообмена
Калькулятор автоматически определяет требуемую производительность по нескольким критериям:
- По кратности воздухообмена
- По количеству людей (не менее 30 м³/ч на человека)
- По тепло- и влаговыделениям
- По вредным выделениям
Шаг 3: Гидравлический расчет
Современные калькуляторы выполняют поузловой расчет сопротивления системы:
- Прямые участки воздуховодов — с учетом материала и шероховатости
- Фасонные части — отводы, тройники, переходы
- Решетки и диффузоры — приточные и вытяжные
- Фильтры — с учетом степени загрязнения
- Клапаны и заслонки — регулирующие элементы
Шаг 4: Подбор вентилятора
На основе расчетных значений L и ΔP калькулятор предлагает модели вентиляторов из базы данных. Для канальных систем часто применяются радиальные вентиляторы типа ВРК, которые обеспечивают стабильные характеристики при изменении сопротивления сети.
Особенности расчета различных типов канальных вентиляторов
Радиальные канальные вентиляторы
Радиальные канальные вентиляторы характеризуются:
- Высоким КПД (до 80-85%)
- Стабильной работой при переменном сопротивлении
- Возможностью работы с загрязненным воздухом
- Низким уровнем шума при правильном подборе
При расчете радиальных вентиляторов важно учитывать форму рабочих характеристик. Рабочая точка должна находиться в зоне максимального КПД, что обеспечивает экономичную эксплуатацию.

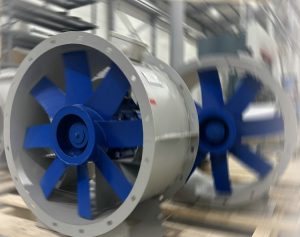

Осевые канальные вентиляторы
Осевые канальные вентиляторы применяются при больших расходах воздуха и относительно низких давлениях. Их особенности:
- Компактные размеры
- Высокая производительность
- Ограниченная возможность создания высокого давления
- Чувствительность к изменению сопротивления сети
Программные решения для расчета
Профессиональные программы
Современные инженеры используют специализированное ПО:
- Astra VentiCAD — комплексные расчеты систем вентиляции
- MagiCAD — интеграция с системами автоматизированного проектирования
- Rusvent — отечественная разработка с базой российского оборудования
Онлайн-калькуляторы
Для предварительных расчетов используются онлайн-калькуляторы, которые позволяют:
- Быстро оценить требуемые параметры
- Сравнить различные варианты решений
- Получить предварительную спецификацию оборудования
Факторы, влияющие на точность расчета
Корректность исходных данных
Точность расчета напрямую зависит от корректности исходных данных:
- Планировка помещений — влияет на схему воздуховодов
- Тепловыделения — определяют требуемый воздухообмен
- Режим эксплуатации — постоянный или периодический
- Требования к чистоте воздуха — влияют на тип фильтрации
Запасы на расчет
В инженерной практике предусматриваются запасы:
- По производительности — 10-15%
- По давлению — 15-20%
- На загрязнение фильтров — 50-100%
- На неучтенные сопротивления — 10%
Типичные ошибки при расчете канальных вентиляторов
Занижение сопротивления системы
Наиболее распространенная ошибка — неучет всех элементов сопротивления:
- Гибкие воздуховоды создают значительное сопротивление
- Решетки и диффузоры имеют высокие коэффициенты местного сопротивления
- Загрязнение фильтров увеличивает сопротивление в несколько раз
Неправильный выбор рабочей точки
Рабочая точка вентилятора должна располагаться:
- В зоне максимального КПД
- Правее точки максимального давления (для радиальных вентиляторов)
- С учетом возможного изменения характеристик сети
Игнорирование акустических характеристик
Уровень шума вентилятора зависит от:
- Скорости вращения рабочего колеса
- Положения рабочей точки на характеристике
- Качества изготовления и балансировки
Практический пример расчета
Рассмотрим расчет канального вентилятора для офисного помещения:
Исходные данные:
- Площадь помещения: 100 м²
- Высота потолков: 3 м
- Количество сотрудников: 20 человек
- Длина воздуховодов: 50 м
- Количество отводов: 8 шт.
Расчет производительности: L = 100 × 3 × 2 × 1,15 = 690 м³/ч
По количеству людей: L = 20 × 30 = 600 м³/ч
Принимаем L = 690 м³/ч
Расчет сопротивления:
- Прямые участки: 45 Па
- Местные сопротивления: 38 Па
- Решетки: 25 Па
- Фильтр: 150 Па
- Общее сопротивление: 258 Па
- С запасом: ΔP = 258 × 1,2 = 310 Па
Для данных параметров подходят канальные вентиляторы радиального типа, например, модели серии ВРК производства ООО «Виктория». Эти вентиляторы обеспечивают требуемые характеристики при оптимальном соотношении производительности и энергопотребления.
Особенности подбора для систем дымоудаления
При расчете вентиляторов для систем дымоудаления учитываются дополнительные факторы:
Температурная стойкость
Вентиляторы дымоудаления должны обеспечивать работу при температуре до 400°C в течение 2 часов. Такие характеристики имеют специализированные модели, например ВР-80-70-ДУ, которые разрабатываются с учетом требований пожарной безопасности.
Увеличенное давление
При высоких температурах плотность воздуха снижается, что требует пересчета характеристик вентилятора по формулам газовых законов.
Энергоэффективность канальных вентиляторов
Классы энергоэффективности
Согласно ТР ЕАЭС 048/2019 вентиляторы классифицируются по энергоэффективности:
- IE1 — стандартная эффективность
- IE2 — высокая эффективность
- IE3 — премиум эффективность
- IE4 — супер премиум эффективность
Расчет годового энергопотребления
Для оценки эксплуатационных затрат рассчитывается годовое энергопотребление:
W = (L × ΔP) / (3600 × η × ηдв) × t
где:
- η — КПД вентилятора
- ηдв — КПД двигателя
- t — время работы в год (ч)
Автоматизация и управление
Частотное регулирование
Современные канальные вентиляторы оснащаются частотными преобразователями, что позволяет:
- Регулировать производительность в зависимости от потребности
- Снижать энергопотребление при неполной нагрузке
- Уменьшать пусковые токи и механические нагрузки
- Снижать уровень шума при пониженной скорости
Системы автоматического управления
Интеграция вентиляторов в систему BMS обеспечивает:
- Контроль производительности по датчикам CO₂
- Регулирование по температуре и влажности
- Аварийные режимы работы
- Мониторинг энергопотребления
Монтаж и эксплуатация канальных вентиляторов
Требования к монтажу
Правильный монтаж канального вентилятора включает:
- Виброизоляцию — для снижения передачи вибрации по конструкциям
- Гибкие вставки — на входе и выходе из вентилятора
- Доступ для обслуживания — не менее 1 м с стороны привода
- Защиту от погодных воздействий — для наружной установки
Техническое обслуживание
Регулярное ТО канальных вентиляторов включает:
- Проверку крепления рабочего колеса
- Контроль состояния подшипников
- Очистку рабочего колеса и корпуса
- Проверку электрических соединений
- Измерение вибрации и уровня шума
Заключение
Точный расчет канального вентилятора требует комплексного подхода с учетом всех технических факторов и эксплуатационных условий. Современные калькуляторы значительно упрощают процедуру подбора, но не заменяют инженерного анализа и опыта проектировщика. Для обеспечения надежной работы вентиляционных систем важно выбирать оборудование проверенных производителей с подтвержденными характеристиками.
ООО «Виктория» с 15-летним опытом производства предлагает полную линейку канальных вентиляторов — от компактных осевых моделей до мощных радиальных агрегатов дымоудаления. Вся продукция сертифицирована по ГОСТ Р ИСО 9001-2015 и соответствует требованиям ТР ЕАЭС 043/2017, что гарантирует соответствие заявленных характеристик реальным параметрам работы.
